W momencie, w którym zawodzą obciążone dynamicznie połączenia śrubowe, często dochodzi do samoodkręcania. Aby temu zapobiec stosuje się śruby samozabezpieczające RIPP LOCK®, które należą do grupy mechanicznych śrub samoblokujących zapobiegających samowykręcaniu.
Szeroki asortyment RIPP LOCK® obejmuje w chwili obecnej podkładki jak również śruby i nakrętki
Pokryte promienistymi żebrami produkty zastępują wiele dotychczasowych elementów zabezpieczających takich jak pierścienie i podkładki sprężynujące czy podkładki zębate – których normy zostały wycofane – i umożliwiają standaryzację asortymentu. RIPP LOCK® jest również wspaniałą ekonomiczną alternatywą dla śrub samozabezpieczających.
RIPP LOCK® pokryty jest promienistymi żebrami

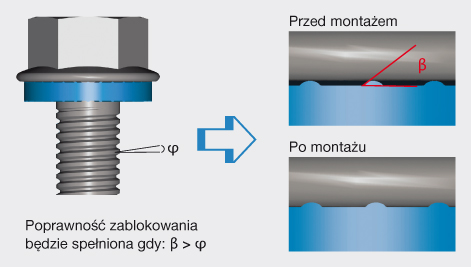

Kąt nachylenia żeber jest większy niż skok gwintu śruby. Wskutek czego w połączeniu zarówno podkładki jak i śruby i nakrętki osiągamy wspaniałe połączenie a tym samym doskonały efekt blokujący.
Zasada działania
Przy montażu promieniste żebra formują wykucia w powierzchni do której są przymocowywane. Podkładka mocowana jest w dolnej powierzchni łba śruby albo nakrętki jak również na detalu, który chcemy przymocować. Żebra śruby i nakrętki formują wykucia odpowiednio tylko w detalu, przez co unika się względnych ruchów.
Mocowanie RIPP LOCK® jest niezawodne – nawet po poddaniu ekstremalnym wibracjom czy dynamicznemu naprężeniu.
RIPP LOCK® podkładki samozabezpieczające
Mniejsza średnica zewnętrzna dla połączeń śrubą z łbem prostym
Podkładka zabezpieczająca RIPP LOCK® łączy wiele korzyści wynikających ze stosowania innych elementów zabezpieczających i spełnia najwyższe wymagania dotyczące bezpieczeństwa. Ponieważ jest to produkt uniwersalny, średnica zewnętrzna podkładki zabezpieczającej RIPP LOCK® jest taka sama jak w przypadku DIN 125 / ISO 7089 - może być stosowana w niemal każdej aplikacji. Dla połączeń wykorzystujących śruby z łbem prostym proponujemy podkładki zabezpieczające o mniejszej średnicy zewnętrznej.
RIPP LOCK® jest wykonany ze stali o twardości 400-500 HV, pokrytej powłoką cynkową. Odporność na korozję to 480h do wystąpienia białej korozji. Ze względu na swoją twardość, RIPP LOCK® może być stosowany do śrub o każdej klasie wytrzymałości, aż do 12.9.

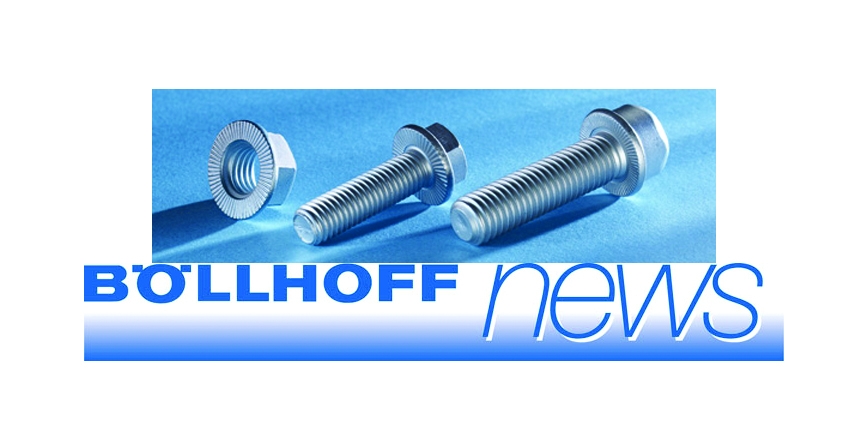

RIPP LOCK® Śruby i nakrętki samozabezpieczające
Żebra blokujące w RIPP LOCK® pokrywają całą powierzchnię śruby lub nakrętki. W ten sposób następuje pełnopowierzchniowe przeniesienie siły. Podczas dokręcania powierzchnia, do której jest przykręcana śruba, jest „nagniatana” przy pomocy blokujących żeber. W rezultacie powstaje na powierzchni małe plastyczne odkształcenie.
RIPP LOCK® Śruby i nakrętki samozabezpieczające dostępne są – z szerokim zapleczem magazynowym i krótkim czasem dostawy – w następujących klasach twardości:
- Sześciokątna imbusowa śruba samozabezpieczająca o klasie twardości 100 (1.040 N/mm2)
- Sześciokątna śruba samozabezpieczająca o klasie twardości 100 (1.040 N/mm2)
- Sześciokątna nekrętka samozabezpieczająca o klasie twardości 10 (dla śrub o klasie tward. 10.9 i śrub klasy 100)
- Klasy twarości 12.9 w szczeg. 12 dostepne jedynie w przypadku szczególnych zapytań
