Tematyka płynów chłodzących z pewnością jest wam wszystkim bardzo dobrze znana. Wiemy, że możemy rozróżnić dwa podstawowe typy płynów: kwasowy i zasadowy. W momencie ich zmieszania dochodzi między innymi do zmiany odczynu pH, następnie poprzez neutralizację do wytworzenia wody oraz kryształków.

Konsekwencją są zanieczyszczenia stałe samego układu chłodzenia oraz bardzo często uszkodzeniu ulega uszczelniacz pompy wody, którego jednym z elementów uszczelniających jest pierścień grafitowy znacznie miększy od kryształów w płynie. Mieszając te płyny nie unikniemy wycieku z pompy wody. Tyle w roli wstępu i przypomnienia.

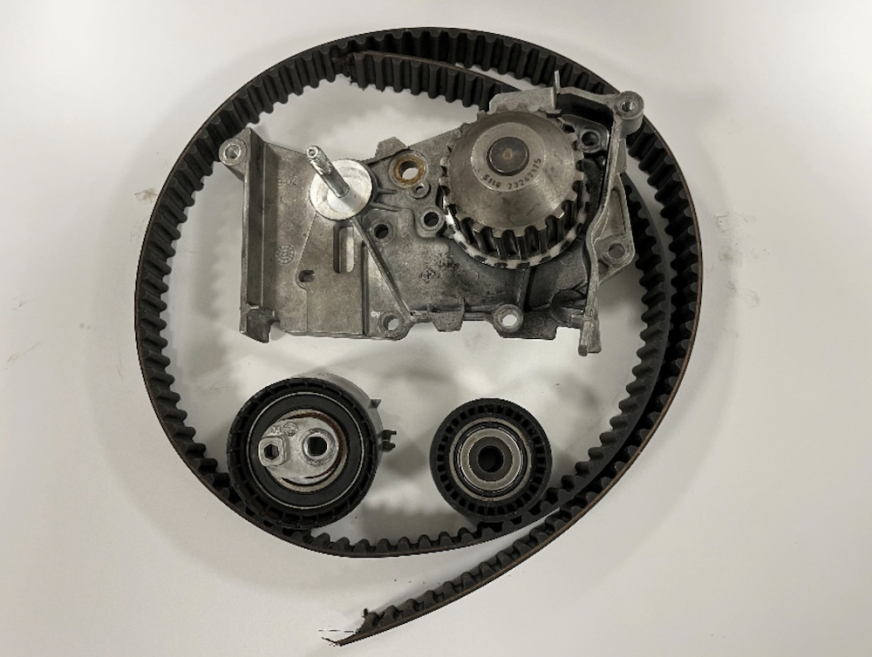

Przyjrzyjmy się bliżej konkretnemu przypadkowi dot. zestawu rozrządu INA o numerach 530 0640 30, gdzie napinacz suchego paska rozrządu jest zamontowany na korpusie pompy wody.

Normalną sprawą jest zerwanie paska w przypadku zaniku siły tłumienia w napinaczu, np. ze względu na zalanie płytki tłumiącej napinacza wodą, ale w przedstawionym przypadku sam wyciek płynu chłodzącego o odczynie kwasowym spowodował również możliwość przerywania samego paska rozrządu.

Czy kiedykolwiek zdarzyło wam się przerwać pasek rozrządu w rękach?

W tym wypadku kwas znajdujący się w płynie chłodzącym rozpuścił materiał odpowiedzialny za spójną strukturę paska, czyli osłabił jego wiązania wewnętrzne. Dlatego z łatwością można było ten pasek przedrzeć w rękach.

Jak do tego doszło? Kwas znajdujący się w płynie chłodzącym wnikając w strukturę paska rozrządu uszkadzał powoli jego wiązania. Paski rozrządu są w doskonałej większości wykonywane z elastomerów np. HNBR wzmacnianych kordami. Kwaśne środowisko spowodowało degradację warstwy adhezyjnej pomiędzy gumą a kordem, co poskutkowało rozwarstwieniem struktury paska, dalej nierównomiernym przenoszeniem obciążeń. Upraszczając doprowadziło to do minimalnych pęknięć. Samo środowisko kwasowe znacznie przyspiesza starzenie termotechniczne, kwas działa jak katalizator procesów starzeniowych.

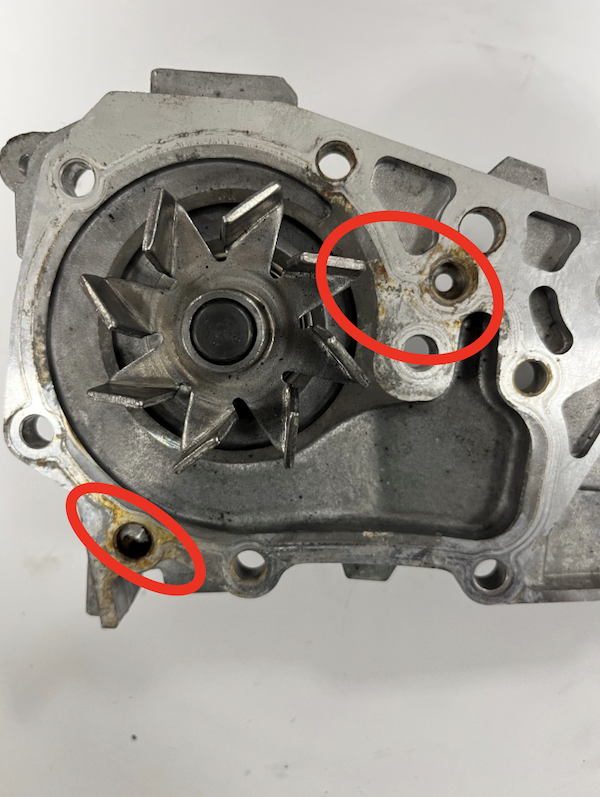

W naszym przypadku woda wyciekająca z pompy wody, do której podstawy jest przymocowany napinacz rozrządu również dostała się na płytkę tłumiącą napinacza. Charakterystyka tłumienia sprężyny została zmieniona. Przez co podczas obciążenia z układu tłokowo-korbowego drgania wynikające z pracy silnika podczas suwu sprężania lub wydechu, kiedy to wał korbowy zwalnia nie były wystarczająco tłumione. Brak tłumienia drgań w połączeniu z osłabienie struktury paska nie mógł doprowadzić do innego rezultatu.

Podsumowując = woda o odczynie kwasowym nie tylko obniża odporność paska i przyspiesza utlenienie materiału. Niemokry pasek w kontakcie z płynem chłodzącym o kwaśnym odczynie realnie nie dotrzyma przebiegu między wymianami.
