Prezentujemy kolejne schematy, tym razem osiowych sprężarek tłokowych z tarczą wychylną.
1 – zawór serwisowy
2 – złącze gwintowe
3 – płyta zaworów
4 – tłok z pierścieniem tłokowym
5 – przekładnia
6 – otwór wlewu oleju
7 – łożysko toczne
8 – wał
9 – pokrywa przednia z piastą sprzęgła elektromagnetycznego
10 – pierścień uszczelniający uszczelniacz, dławica
11 – tarcza wychylna
12 – obudowa z popychaczami
13 – korpus sprężarki
14 – uszczelka głowicy cylindrów
15 – głowica cylindrów
16 – połączony zawór ssąco-tłoczący

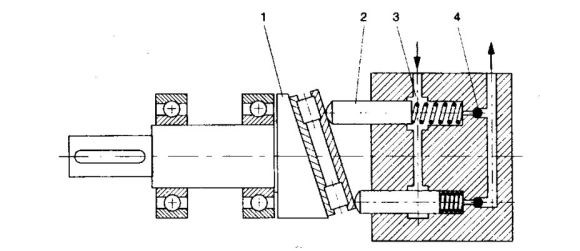

Sprężarka tłokowa osiowa z tarczą wychylną
1 – tarcza wychylna z łożyskiem wyciskowym
2 – tłok usytuowany osiowo
3 – komora ssawna
4 – zawór zwrotny
