Opisywany samochód to sportowy model 350Z Nissana. Właściciel skarżył się na permanentny problem ze świecącą kontrolką silnika “Check Engine” i przechodzenie w tryb awaryjny. W rezultacie, osiągi spadały do poziomu 10-letniej Micry z silnikiem 1,0. Jazda stała się niezmiernie uciążliwa.
Według właściciela objawy te pojawiały się okresowo i trwały przez pewien czas. Odwiedzane warsztaty miały problem ze zdiagnozowaniem przyczyn, ale wcześniej czy później problem musiał zostać rozwiązany. Ze względu na to, że przez większość czasu samochód nie sprawiał problemów, a problemy pojawiały się okresowo, rozpoczęto od odczytania kodów usterek. W pamięci sterownika silnika, układu ABS oraz immobilizerze zapisany był kod P2135 – czujnik położenia przepustnicy. W modelu 350Z immobilizer wbudowany jest w moduł sterujący pracą silnika (ECU). Ponadto, samochód jest wyposażony w układ kontroli trakcji. Przed rozpoczęciem weryfi kacji należało ustalić, które układy zostaną skontrolowane i jakie informacje na temat tego samochodu są dostępne.
Autorem porady technicznej jest Charles Figgins, ekspert Blue Print
Jak działa elektroniczny układ sterowania przepustnicy?
Bezpowrotnie minęły już czasy, gdy przepustnica była połączona z pedałem przyspieszenia linką. Obecnie przepustnicą steruje moduł silnika (ECU). Sama przepustnica wyposażona jest w silnik ustawiający kąt jej położenia, natomiast czujnik położenia przepustnicy przekazuje informacje do sterownika silnika. Elementy te tworzą pokazany na rysunku 1 układ elektronicznego sterowania przepustnicą.
Czas na rozpoczęcie diagnostyki
Znając zasadę pracy układu, można grafi cznie zwizualizować na wykresie pochodzące z modułu silnika ECU dane dotyczące czujnika położenia przepustnicy oraz pedału przyspieszenia. W tym celu należy włączyć zapłon, ale silnik nie może pracować. Ze względu na to, że samochód posiada również przełącznik biegu luzem, należy wybrać pierwszy bieg. W innym przypadku nie można odczytać danych z czujnika położenia przepustnicy. Jest to specyfi ka wielu modeli Nissana, które wcześniej zostały poddane diagnostyce.
Pedał przyspieszenia został kilkukrotnie wciśnięty, sprawdzono występowanie ewentualnych spadków napięcia oraz różnic pomiędzy poleceniami czujnika pedału przyspieszenia a reakcją czujników położenia przepustnicy. Czujniki powinny pracować w zakresie napięcia pomiędzy 0,36 a 4,75 V.
Odczytanie niewłaściwego napięcia mogłoby świadczyć o możliwym przerwaniu obwodu lub o zwarciu. Ale na tym etapie połączenia wyglądały na sprawne. Kolejną rzeczą wymagającą sprawdzenia było działanie przepustnicy. Ponownie nie było zastrzeżeń. Przepustnica nie zawieszała się oraz nie wykazywała dziwnych objawów (rysunek 2). Następnie sprawdzono przewody i połączenia. Kolejnym tropem był moduł silnika ECU, który mógł nie dawać wystarczającej ilości informacji. Dlatego w kolejnym kroku, przy połączonych elementach sprawdzono napięcia przesyłane od czujnika do modułu silnika ECU.
Uwaga: Wszystkie pomiary powinny być prowadzone w odniesieniu do masy (-) samochodu, a nie do masy (-) modułu silnika ECU. Wszystkie odczyty napięcia z czujnika 2 są odwrócone w porównaniu z danymi uzyskanymi wcześniej. Sterownik silnika ECU zmienia je z niskiego na wysokie napięcie – tak jak przedstawiono na wykresie. Wszystkie pomiary sprawdzające nie wykazały nic niepokojącego, dlatego kolejnym krokiem była kontrola rezystancji na każdym przewodzie, pomiędzy czujnikiem położenia przepustnicy a modułem silnika – w oparciu o badanie spadku napięcia. Dzięki temu, przewody można było sprawdzić pod obciążeniem i znowu okazało się, że wszystko jest w jak najlepszym porządku.
Czas na jazdę próbną

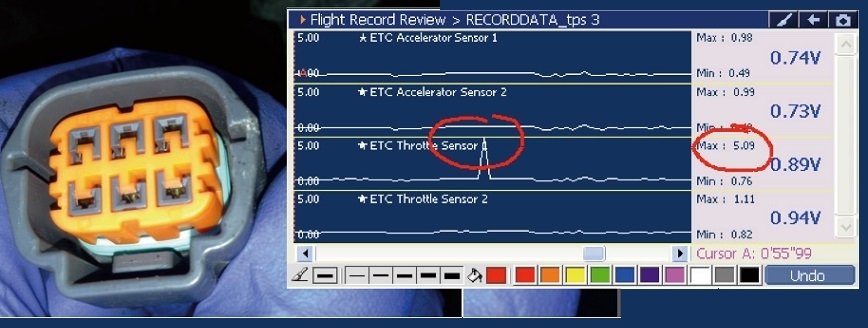

Po sprawdzeniu wszystkiego w warunkach warsztatowych, nadszedł czas na jazdę próbną. Ponownie podłączono tester diagnostyczny, który został ustawiony na monitorowanie sygnałów z czujnika pedału przyspieszenia oraz pozycji przepustnicy. Jazdę próbną przeprowadzono na odcinku około 10 kilometrów. Diagnostyka nie wykazała usterek. Kilka kilometrów dalej, podczas ruszania na skrzyżowaniu i zmianie z pierwszego na drugi bieg, zapaliła się kontrolka “Check Engine” i silnik przeszedł w tryb awaryjny. Podobnie do sytuacji, którą opisał właściciel samochodu.
Tester diagnostyczny zapisał otwarty obwód 1. czujnika położenia przepustnicy. Znaleziona zatem została przyczyna świecącej kontrolki silnika “Check Enine” i teraz należało znaleźć źródło problemów. Podczas kontroli połączeń modułu silnika ECU oraz czujnika, wykryto brak osłony uszczelniającej na złączu czujnika (rysunek 3). Po wyborze odpowiedniego zamiennika, sprawdzeniu wszystkich połączeń i oczyszczeniu ich sprejem do styków znacząco poprawiono połączenia. Ale czy to ostatecznie rozwiązało ten problem?
