Serwisowanie napędów  elektrycznych i hybrydowych
Ceny paliw znów poszły w górę. Kolejny trudny początek roku dla użytkowników pojazdów, którzy muszą podjąć decyzję, czy stać ich na eksploatowanie swoich aut. Wydaje się, że podwyżkom nie ma końca.

Producenci samochodów dostrzegają ten problem i powoli, ale konsekwentnie wdrażają w pojazdach alternatywne źródła zasilania. Napęd elektryczny bądź hybrydowy w samochodach wykorzystywany jest od dawna. Droga technologia trafiała najpierw do pojazdów ekskluzywnych, by na przestrzeni kilku lat zagościć w samochodach popularnych. Koncern Renault ruszył niedawno z kampanią reklamową swoich pojazdów elektrycznych. W swoich ofertach mają ja też Honda, Mitsubishi i Fiat. Fakt ten świadczy o tym, że producenci nie ignorują problemu kurczenia się zasobów naturalnych, co przekłada się na nieustający wzrost cen paliw. Prace nad upowszechnieniem technologii i jej większą dostępnością ciągle trwają.

Samo wyprodukowanie samochodu z napędem elektrycznym to połowa sukcesu. Użytkownik eco-auta musi mieć możliwość jego ładowania. W Polsce systematycznie przybywa miast, w których działają sieci dystrybutorów ładowania. Po Warszawie i Krakowie na promowanie ekologicznych pojazdów postawił Wrocław, w którym w grudniu ubiegłego roku uruchomiono 12 stacji ładowania aut elektrycznych. Stacje te rozlokowane są w dogodnych miejscach, np. przy centrach handlowych. I co ważne, pojazd można „tankować” bezpłatnie!

Kolejnym, nie mniej istotnym aspektem użytkowania takich samochodów jest ich serwisowanie. Nie chodzi tu o specjalne warsztaty, ale o narzędzia do obsługi i napraw. W odróżnieniu od konwencjonalnej konstrukcji samochodu z silnikiem spalinowym, auta elektryczne i hybrydowe wyposażone są w układy wysokonapięciowe, w których wartość napięcia dochodzić może do 1000 V.

Nowe środowisko komponentów wysokonapięciowych wymaga:

  • zapewnienia maksymalnego bezpieczeństwa pracownikom,
  • zabezpieczenia komponentów pojazdu przed uszkodzeniem,
  • zabezpieczenia przed odpowiedzialnością gwarancyjną i odpowiedzialnością za błędne czynności obsługowe.

Bez właściwego przeszkolenia mechaników oraz bez zachowania nadzwyczajnych środków bezpieczeństwa (w tym odpowiednich narzędzi), banalna czynność obsługowa może skończyć się tragicznie. Stało się więc konieczne wprowadzenie testerów, które charakteryzują się mocną izolacją (wytrzymują 10 000 V w czasie 10 s). Taki przyrząd pojawił się na rynku w ubiegłym roku. Pozwala on na prowadzenie pomiarów w środowisku wysokich napięć w pojazdach elektrycznych i hybrydowych. Jego producentem jest austriacka firma AVL DiTest GmbH, która w oparciu o własne badania renomowanego instytutu badawczego opracowuje i wdraża na rynek przyrządy o wysokiej jakości, które nierzadko otrzymują referencje producentów samochodów.

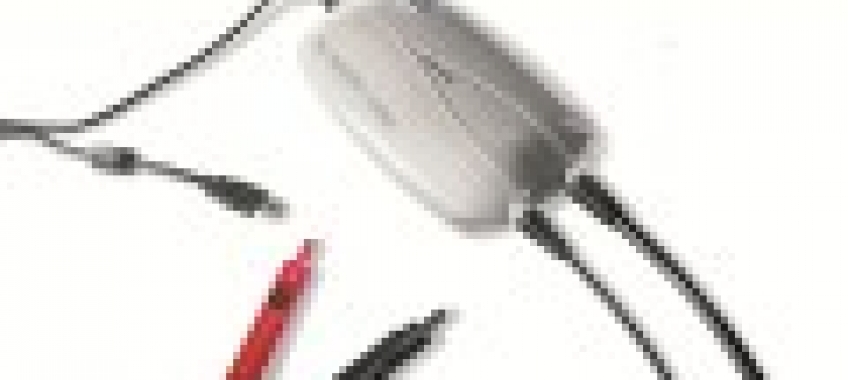

Tester HV Safety 1000 służy do określania wartości istotnych parametrów w systemie elektrycznym pojazdu. Dzięki złączu USB może być podłączony do komputera PC lub laptopa. HV Safety 1000 opracowany został zgodnie z zaleceniami zawartymi w normach dotyczących energetyczności w przemyśle motoryzacyjnym (najważniejsze z nich określają, że aby taki przyrząd był bezpieczny, musi być pozbawiony wszelkich pokręteł czy przycisków, które mogą być źródłem pomyłek). Drugą ważną cechą przyrządu są przymocowane na stałe przewody do modułu pomiarowego (nie ma możliwości zamiany biegunowości). Posługiwanie się tradycyjnym multimetrem czy oscyloskopem nie jest wskazane przy pomiarach tego typu.

Firma AVL DiTest opracowała specjalne oprogramowanie, które w celu wykrycia ewentualnych uszkodzeń wewnętrznych testera, przed przystąpieniem do każdego pomiaru wykonuje auto-test. Oprogramowanie prowadzi mechanika przez procedurę kontrolną krok po kroku, jak również interpretuje wartości uzyskanych wyników.

Dzięki testerowi HV Safety 1000 można ustalić :

  • parametry elektryczne układu,
  • własności izolacji w systemie bez napięcia,
  • stan techniczny i rezystancję wg normy SAE J1766 w systemach pod napięciem.

Dzięki wyraźnej szacie graficznej oraz zrozumiałym komunikatom w języku polskim wykonywanie pomiarów nie jest skomplikowane. Oczywiście diagnosta musi być przeszkolony z zakresu obsługi. Tester HV Safety 1000 został zaprojektowany tak, aby można go było obsługiwać w rękawicach ochronnych.

AVL DiTest opracował również treningowo-szkoleniowy zestaw walizkowy. Dedykowany jest on dla szkolnictwa różnego szczebla, placówek doskonalenia zawodowego oraz motoryzacyjnych centrów szkoleniowych. Dzięki takiemu zestawowi można poznać metodologię badań oraz symulować różne stany (np. usterkę) instalacji wysokiego napięcia w pojeździe.

Nowa konstrukcja układów napędowych samochodów wymaga nowych technologii i narzędzi obsługowych. Lekceważenie zagrożeń wynika z wieloletnich przyzwyczajeń mechaników samochodowych. Mimo prawie doskonałych zabezpieczeń w samochodach, wypadki jednak się zdarzają (patrz: http://www.youtube.com/watch?v=__DpDTDyc4g /BMW Mechanic in KERS Shocker/).

Opracował:
Michał Janowski
WERTHER International Polska Sp. z o.o.
