3D – technologia bliżej nas
Urządzenia wykorzystujące technologię przetwarzania obrazów w pomiarach kątów ustawienia kół samochodu to żadna nowość rynkowa. Od kilku ładnych lat urządzenia tego typu zwiększają swój udział w globalnej sprzedaży. Mają wiele zalet, z którymi trudno dyskutować i nawet najwięksi przeciwnicy tej metody ulegają tej ,,kosmicznej technologii’’.

Brak aktywnych głowic zawierających elektronikę znacznie zwiększa trwałość i niezawodność. Moduły elektroniczne, mimo dobrej jakości, nie są wieczne ani odporne na uszkodzenia mechaniczne. Tradycyjnie wykonane głowice pomiarowe zawierają co najmniej dwie kamery CCD, pochyłomierz wzdłużny i poprzeczny, baterie i niezbędną elektronikę do przetwarzania sygnałów z czujników i transmisji danych. Ryzyko drobnych awarii jest duże, a koszty naprawy są spore, szczególnie w urządzeniach renomowanych firm. Każde urządzenie po kilku latach pracy wymaga wymiany akumulatorów i wypalających się diod LED. Te i kilka innych powodów spowodowało, że producenci zajęli się opracowaniem technologii, która wyeliminowałaby wszystkie słabości urządzeń z aktywnymi głowicami pomiarowymi.


Technologia 3D stosuje cztery tarcze służące do ,,odbijania’’ sygnału nadawanego przez diody i kamery o wysokiej rozdzielczości, które przetwarzają obraz. Kształty umieszczone na tarczach odbijają obraz pozycjonując daną tarczę w przestrzeni. Tak w kilku słowach można najkrócej opisać tę technologię. Zalety i możliwości, które dają nam tego typu urządzenia są nieocenione. Pozbawione elektroniki tarcze są odporne na uszkodzenia mechaniczne. Dobrze napisany program komputerowy współpracujący z kamerami o wysokiej rozdzielczości daje nam niezniszczalne narzędzie do dokładnych i szybkich pomiarów.

Takie właśnie urządzenie na rynek wprowadza firma Werther Polska. Termin wprowadzenia jest nieprzypadkowy, bo dopiero teraz program jest tak dopracowany, by spełnić wymagania każdego klienta. Firma Werther Polska aktywnie uczestniczyła w testach warsztatowych trwających prawie dwa lata. W programie napisanym przez Hartmann można się bardzo łatwo odnaleźć. Nie da się ukryć, iż pewne rozwiązania zostały zaczerpnięte ze znanego i sprawdzonego programu urządzenia Munster 3008bT. W pewnych momentach prawie nie widać różnicy i nie wiemy na jakim urządzeniu pracujemy. Jednak różnice występują i to duże! Zasadnicza zmiana to ilość parametrów, które jesteśmy w stanie zmierzyć. Po wykonaniu kompensacji bicia obręczy (wystarczy przetoczyć pojazd o około 30 cm) i skrętów ukazuje nam się ekran SpecialData, na którym wyświetlają się aż 32 parametry. Taka ilość wyników daje mechanikowi pełen obraz o wszystkich możliwych kątach i nie tylko, bo znajdziemy tam również informacje nawet o obwodzie każdego z kół. Nawet taka teoretycznie błaha informacja umożliwia wyciągnięcie odpowiednich wniosków. Każda informacja dodatkowa, która może wykluczyć ewentualne POPRAWKI jest wiele warta. Sprawnym i zaawansowanym technologicznie urządzeniem można regulować szybciej i dokładniej. Mając 32 wyniki eliminujemy prawie do zera margines błędu. Odpowiednio przeprowadzony pomiar na prawidłowym stanowisku daje nam rzeczywiste wyniki, które odpowiednio zinterpretowane umożliwiają nam prawidłową i skuteczną regulację. Do dyspozycji mamy również profesjonale ekrany regulacyjne: regulacja pochyleń na uniesionym pojeździe, możliwość regulacji zbieżności połówkowych na skręconych kołach, regulacja wyprzedzeń sworzni w trybie on-line, regulacja krzywej zbieżności (opcja). Uzyskane wyniki są zapamiętywane i archiwizowane. W każdym momencie możemy powrócić do protokołów pomiarowych, które kiedyś wykonaliśmy.

Oczywiście, jak przystało na nowość, urządzenie oferuje szereg nowatorskich rozwiązań ułatwiających pracę. Do jednych z nich należy możliwość zdalnego sterowania dowolnym urządzeniem pracującym w środowisku WIFI (np. telefon komórkowy, tablet, laptop). I może nie byłoby to nic nowego, gdyby nie fakt, iż nie tylko korzystamy z nietypowego pilota, ale mamy możliwość odczytu wartości regulowanych kątów patrząc na ekran komórki. Wydaje się to być bardzo przydatne w warunkach ograniczonej widoczności, np. w kanale przeglądowym.

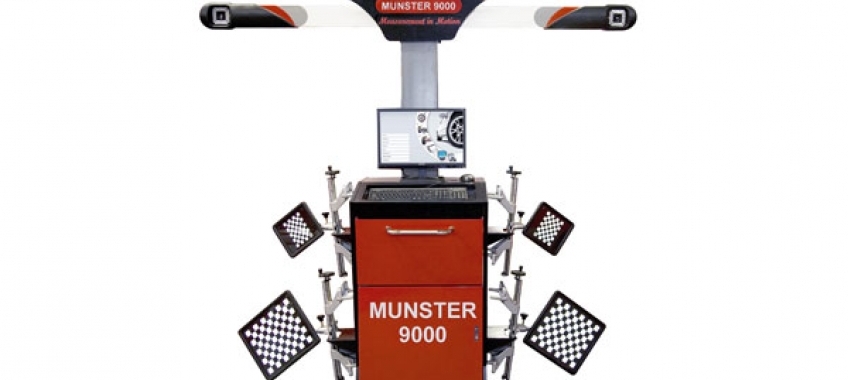

Każde urządzenie Munster 9000 3D jest dostarczane do klienta w pełnym wyposażeniu niezbędnym do pracy:
- kolumna z automatyczną regulacją wysokości kamer pomiarowych;
- komputer PC z Systemem Windows7;
- monitor 22”;
- drukarka kolor;
- zaciski kół 12-24”;
- obrotnice;
- blokady (hamulca, kierownicy).

Należałoby tu wspomnieć o warunkach serwisowych jakie oferuje firma Werther Polska, a mianowicie wszystkie urządzenia objęte są co najmniej dwuletnią gwarancją. Istnieje możliwość przedłużenia jej aż do pięciu lat, co wiąże się obowiązkiem wykonywania okresowych przeglądów. Przy standardowej gwarancji koszt przeglądu to tylko 800 zł netto, bo w tej cenie wykonywana jest okresowa kalibracja, aktualizacja bazy danych i zawarty jest koszt dojazdu. Jest to przełom w standardach i kosztach jakie do tej pory panowały na rynku za tego typu usługi!

Przed rozwojem technologii nie da się uciekać w przeszłość, dlatego urządzenia 3D są coraz bardziej popularne. Ich prosta budowa: dwie kamery przemysłowe podłączone pod porty USB komputera stanowią niezniszczalny oręż w walce o prawidłowe odczyty kątów ustawienia kół. Naprawdę każdy, kto borykał się z problemem ustawienia kierownicy do jazdy na wprost, doceni ekran SPECIAL DANE, a najbardziej nieufnego klienta przekona 5-letnia gwarancja.

Więcej informacji dostępnych jest m.in. na stronie www.werther.pl
