Rys. 1

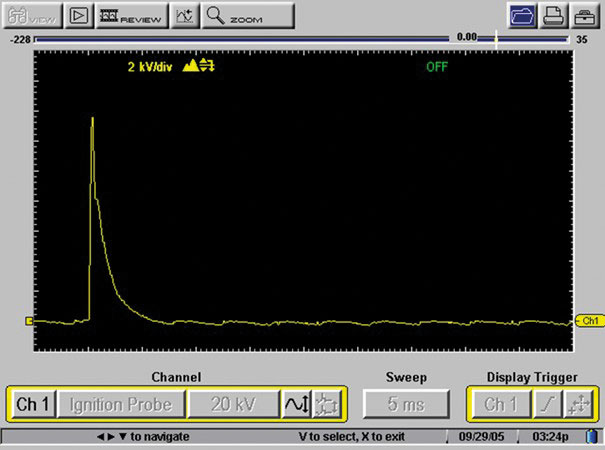

Dla porównania na rys. 9 przedstawiono przebieg w przypadku uszkodzenia cewki: widać brak zapłonu i brak oscylacji po zapłonie.
Rys. 9
Pomiary oscyloskopowe w testerze PDL8100 oparte są na gotowych procedurach pomiarowych, urządzenie prowadzi użytkownika przez proces krok po kroku. Oscyloskop jest automatycznie skonfigurowany pod konkretny pomiar i podzespół, który chcemy zdiagnozować, wyświetlane są sygnały wzorcowe oraz informacje o najbardziej prawdopodobnych przyczynach usterki.

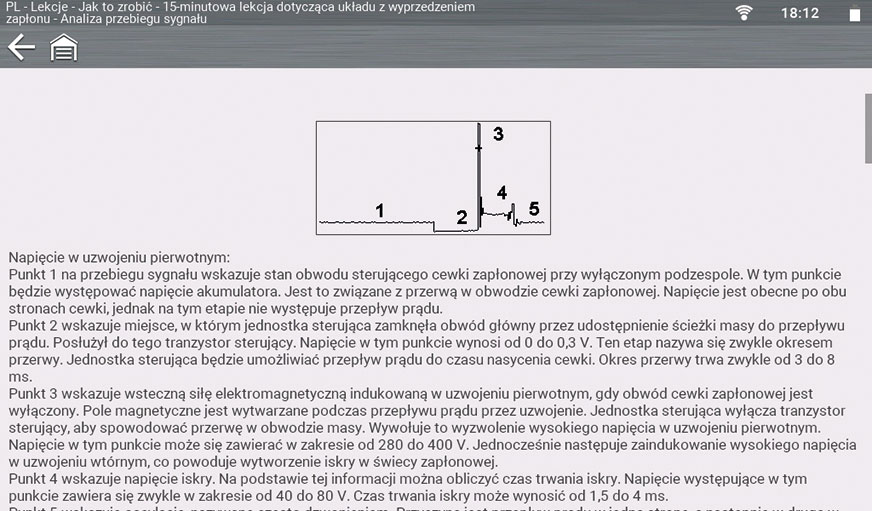

Dodatkowo PDL8100 zawiera moduły szkoleniowe i encyklopedię wiedzy, m.in. o układzie zapłonowym i sposobach jego diagnozowania (rys. 10).
Rys. 10
„Nie mamy czasu na pomiary” – obalony mit
Częstą wymówką mechaników jest brak czasu na korzystanie z oscyloskopu. Wolą podmieniać części, zamiast wykonywać pomiary. Praktyka warsztatowa pokazuje jednak, że przydatność oscyloskopu w serwisie samochodowym jest nieoceniona.
Przykład: do warsztatu trafił samochód z nierówno pracującym silnikiem. Podejrzenie to uszkodzony wtryskiwacz i praca na trzech cylindrach. Po podłączeniu testera diagnostycznego odczytano kod błędu dotyczący nieprawidłowej pracy wtryskiwacza, a więc sprawa wydaje się prosta i oczywista – wtryskiwacz do wymiany. Jednak pomiar oscyloskopem wykazał, że wtryskiwacz nie otrzymywał właściwego napięcia sterującego, więc jego wymiana nie rozwiązałaby problemu.

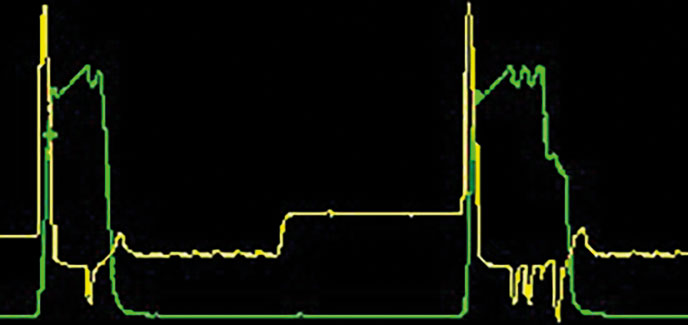

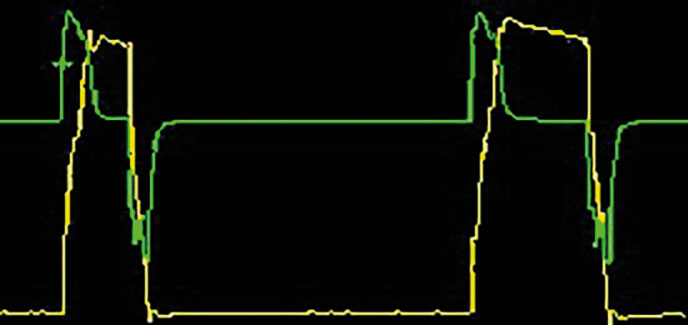

Dzięki cęgom prądowym można oszacować stan mechaniczny wtryskiwaczy – jeśli wtryskiwacz będzie się przycinał, będzie stawiał większy opór, a co za tym idzie, będzie pobierał większy prąd. Przykładowe prawidłowe przebiegi napięciowe i prądowe dla wtryskiwacza elektromagnetycznego oraz piezoelektrycznego pokazano na rys. 11 i 12.
Rys. 11
Rys. 12
Podsumowanie
Oscyloskop to niezastąpione narzędzie diagnostyczne. Umożliwia nie tylko weryfikację działania czujników i elementów wykonawczych, lecz także sprawdzenie wiązek elektrycznych. Dzięki niemu mechanik i warsztat oszczędzają czas oraz pieniądze, a diagnoza staje się dokładniejsza.
Model SUN PDL8100 dodatkowo ułatwia obsługę oscyloskopu – automatycznie konfiguruje pomiary, dostarcza sygnały wzorcowe, procedury krok po kroku oraz moduły szkoleniowe. Dzięki temu korzystanie z oscyloskopu jeszcze nigdy nie było tak proste.
Jeżeli zainteresowały cię przedstawione przykłady, możesz zobaczyć je w praktyce na kanale „Nowoczesnego Warsztatu” na YouTube.
Piotr Loranc
Snap-on Equipment and Diagnostics
