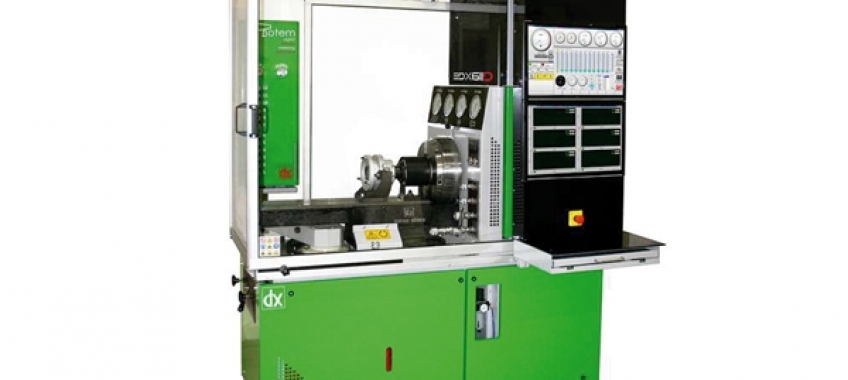

Stanowisko  probiercze EDX611D
Jest to uniwersalne stanowisko probiercze do sprawdzania pomp wtryskowych rzędowych, rotacyjnych oraz najnowszych generacji. Urządzenie zaprezentowane zostało po raz pierwszy podczas tegorocznych Targów Techniki Motoryzacyjnej w Poznaniu.

EDX611D wyposażone jest w przystawkę TOTEM – elektroniczny system do ciągłego pomiaru dawki. Zalety: ograniczenie mgły i oparów oleju probierczego podczas testów, powtarzalność wyników badań kontrolowanej jednostki oraz szybki wynik pomiarów prezentowany na monitorze LCD. Bezpośrednio do stanowiska podłączony jest specjalistyczny system do diagnostyki pomp PLD, pompowtryskiwaczy EUI, UIS i PDE oraz Scanii HPI – SPARTAN (w przygotowaniu jest system ERAGON do wtryskiwaczy i pomp wysokociśnieniowych Common Rail wszystkich producentów). Bezpośredni napęd z silnika elektrycznego o mocy 11 kW i duża masa zamontowanego koła zamachowego zapewniają równomierną pracę oraz stabilizację prędkości obrotowej. Koło zamachowe posiada na swoim obwodzie podziałkę kątową (elementarna działka co 1 stopień). Wygodne, bezluzowe połączenie badanej jednostki z układem napędowym stanowiska probierczego zapewnia zamontowane na kole sprzęgło bezluzowe. Urządzenie posiada system samodiagnozy, który informuje o niezbędnej wymianie filtrów oraz terminach przeglądów okresowych. Ochronę dla operatora stanowią przesuwne drzwi z poliwęglanu.

Dane techniczne stanowiska EDX611D:
- masa całkowita – 1000 kg,
- moc znamionowa silnika – 11 kW,
- maksymalna liczba sekcji badanej pompy – 12 sztuk,
- pneumatyczny hamulec,
- prędkość obrotowa – 0 ÷ 4000 obr./min.,
- napięcie zasilania – 380 V,
- kierunek obrotów – lewy/prawy,
- odległość łoża od osi napędowej – 125 mm (standard Bosch),
- chłodzenie oleju probierczego za pomocą wodnego potrójnego wymiennika ciepła,
- zakres regulacji temperatury oleju probierczego – 20° ÷ 60°C,
- pojemność zbiornika – 50 dm3,
- cyfrowy miernik temperatury oleju probierczego – 0° ÷ 100°C,
- zakres wartości ciśnień pracy pompy oleju probierczego – niskie ciśnienie 0 ÷ 6 barów; wysokie ciśnienie 0 ÷ 40 barów.

Dystrybutor Diesel
Centrum-Polska sp. z o.o.
www.dieselcentrum.pl
tel. 22 425 18 14
