Wskaźnik upływności środka chłodniczego  CENTER 382
Nowy wskaźnik upływności środka chłodniczego, wyprodukowany przez firmę CENTER TECHNOLOGY CORP., jest skutecznym narzędziem umożliwiającym wykrywanie miejsc upływności i określanie poziomu koncentracji środka chłodniczego. Przyrząd może być pomocny przy serwisowaniu systemów klimatyzacji samochodowej zawierających sprężarkę i środek chłodniczy. CENTER 382 jest już w ofercie firmy Labimed Electronics.

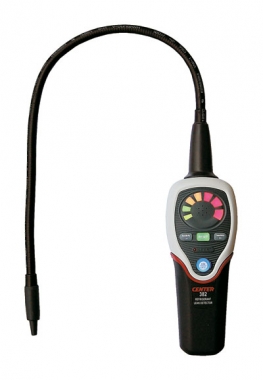

7870 Wskaźnik upływności CENTER 382. left We wskaźniku upływności CENTER 382 (fot.) zastosowano nowo opracowany czujnik półprzewodnikowy o dużej czułości na chłodnicze gazy freonowe oraz sterowanie mikroprocesorowe z zaawansowanym, cyfrowym przetwarzaniem sygnału. Koncentrację środka chłodniczego wskazuje wskaźnik słupkowy. Przyrząd ma ergonomiczną obudowę, zwężającą się znacznie ku dołowi. Dolna część obudowy, którą zwykle trzyma się w ręku, jest pokryta gumowaną wykładziną utrudniającą wysunięcie się przyrządu z ręki.





Czujnik
Półprzewodnikowy czujnik wskaźnika CENTER 382 jest umieszczony na końcu giętkiego wysięgnika długości 40 cm, połączonego z obudową przyrządu złączem ukrytym pod nasadką uszczelniającą. Czujnik wykrywa koncentrację gazów freonowych o oznaczeniach R-134a, R-404A, R-407C, R-410A, R22 i innych. Ze względu na ograniczoną żywotność czujnika producent przewidział jego wymianę.

Wskaźnik koncentracji
Umieszczony półkoliście na płycie czołowej przyrządu wskaźnik koncentracji jest zbudowany z siedmiu niezależnych trójkolorowych segmentów typu LED. W środku wskaźnika znajduje się sygnalizator dźwiękowy. Użytkownik może wybrać jeden z trzech poziomów czułości wykrywania: małą (Lo), średnią (Med) i dużą (Hi), naciskając jeden z dwóch przycisków umieszczonych w jednym rzędzie pod wskaźnikiem koncentracji. Ustawienie danego poziomu czułości jest sygnalizowane zaświeceniem się na wskaźniku dwóch segmentów o takim samym kolorze. Do sygnalizowania wielkości koncentracji wykrytego gazu służy nie tylko półkolisty wskaźnik, ale współpracujący z nim sygnalizator dźwiękowy. Po włączeniu zasilania przyrząd potrzebuje ok. 45 sekund na wygrzanie układu pomiarowego, w tym czujnika. Po jego zakończeniu jest ustawiany automatycznie domyślny, średni poziom czułości; zostaje włączona funkcja automatycznego resetowania; i przyrząd jest już gotowy do pracy. Test upływności polega na umieszczeniu czujnika przyrządu możliwie najbliżej spodziewanego miejsca upływności, a dokładniej w zakresie 6 mm od źródła. Gdy przyrząd wykryje źródło upływności, zaświecają się segmenty wskaźnika od lewa na prawo i włącza się sygnał dźwiękowy.

Funkcja automatycznego resetowania wpływu otoczenia
Po pierwszym włączeniu zasilania przyrząd zaczyna monitorować stan tła i konfiguruje się automatycznie i precyzyjnie do parametrów otoczenia tak, aby przy dalszych wskazaniach pomijać wpływ pozostałości środka chłodniczego o pewnym poziomie koncentracji znajdującego się na zakończeniu pomiarowym czujnika. Tylko poziom koncentracji większy od wartości pominiętej spowoduje włączenie później wskaźnika koncentracji. Resetowanie przyrządu w trakcie operacji wykrywania upływności spełnia podobną rolę. Programuje tak układ pomiarowy, aby ignorował poziom koncentracji środka chłodniczego znajdującego się na zakończeniu czujnika. Pozwala to użytkownikowi „zadomowić” źródło upływności i wykrywać źródła o koncentracji większej. Przeniesienie przyrządu (czujnika) bez środka chłodniczego na świeże powietrze i zresetowanie go dla czułości maksymalnej spowoduje skonfigurowanie przyrządu do wykrywania dowolnego poziomu koncentracji większego od zera. Funkcji automatycznego resetowania zaleca się używać na wstępie testów, gdy operator przemieszcza przyrząd, usiłując zidentyfikować źródło upływności. Po wykryciu źródła należy anulować funkcję automatycznego resetowania i kontynuować testowanie. Z funkcji tej nie zaleca się też korzystać, gdy przyrząd znajduje się w ustalonym położeniu wykrywania upływności.

Zasilanie
Przyrząd jest zasilany napięciem 6 V z czterech baterii alkalicznych typu LR6, wystarczających na siedem godzin normalnego użytkowania. Konieczność wymiany zużytej baterii na nową sygnalizuje czerwony LED, oznaczony symbolem „Lo BAT” i umieszczony centralnie na płycie czołowej przyrządu. Aby oszczędzić baterię, funkcja automatycznego wyłączania zasilania wyłącza się po 10 minutach braku aktywności operatora. Przyrząd może też pracować przy zasilaniu z sieci 230 V za pośrednictwem zewnętrznego zasilacza wyjściowego o parametrach wyjściowych 5 V/0,5 A. Zewnętrzny zasilacz dołącza się do gniazda znajdującego się z boku obudowy przyrządu. Przy korzystaniu z zasilacza i prowadzeniu długotrwałych testów funkcję automatycznego wyłączanie zasilania można wyłączyć.

Wymiary i masa
Wskaźnik CENTER 382 ma wymiary 173 x 66 x 56 mm i masę ok. 360 g (z bateriami).

Wyposażenie standardowe i opcjonalne
Przyrząd jest dostarczany w sztywnym neseserze z tworzywa, z czterema bateriami LR6 i pojemnikiem ze środkiem służącym jako referencyjne źródło upływności. Jako wyposażenie opcjonalne (za dodatkową opłatą) można zamówić zasilacz sieciowy.

mgr inż. Leszek Halicki
